變頻器維修方法介紹
作者：http://www.shanghaisd.com/ 發布于：2021/12/27
1、報警參數檢查法
〖例 1〗某變頻器有故障，無法運行并且LED顯示“UV”（under voltage的縮寫），說明書中該報警為直流母線欠壓。因為該型號變頻器的控制回路電源不是從直流母線取的，而是從交流輸入端通過變壓器單獨整流出的控制電源。所以判斷該報警應該是真實的。所以從電源入手檢查，輸入電源電壓正確，濾波電容電壓為0伏。由于充電電阻的短路接觸器沒動作，所以與整流橋無關。故障范圍縮小到充電電阻，斷電后用萬用表檢測發現是充電電阻斷了。更換電阻馬上就修好了。
〖例 2〗有一臺三墾IF 11Kw的變頻器用了3年多后，偶爾上電時顯示“AL5”(alarm 5 的縮寫)，說明書中說CPU被干擾。經過多次觀察發現是在充電電阻短路接觸器動作時出現的。懷疑是接觸器造成的干擾，在控制腳加上阻容濾波后果然故障不再發生了。
〖例 3〗一臺富士E9系列3.7千瓦變頻器，在現場運行中突然出現OC3（恒速中過流）報警停機，斷電后重新上電運行出現OC1（加速中過流）報警停機。我先拆掉U、V、W到電機的導線，用萬用表測量U、V、W之間電阻無窮大，空載運行，變頻器沒有報警，輸出電壓正常。可以初步斷定變頻器沒有問題。原來是電機電纜的中部有個接頭，用木版蓋在地坑的分線槽中，絕緣膠布老化，工廠打掃衛生進水，造成輸出短路。
〖例 4〗三肯SVF303，顯示“5”，說明書中“5”表示直流過壓。電壓值是由直流母線取樣后(530V左右的直流)通過分壓后再由光耦進行隔離，當電壓超過一定閥值時，光耦動作，給處理器一個高電平。過壓報警,我們可以看一下電阻是否變值，光耦是否有短路現象等。

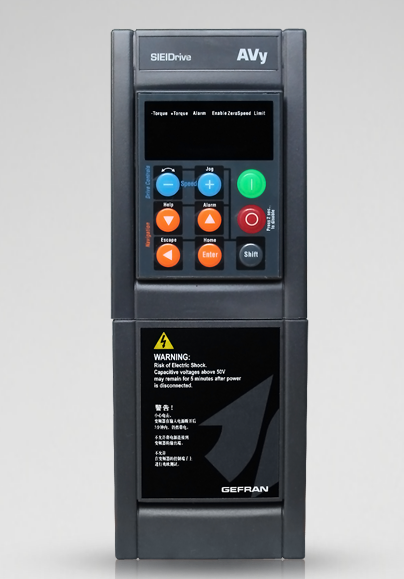

由以上的事例當中不難看出，西威變頻器的報警提示對處理問題有多么重要，提示你正確的處理問題的方向。
